Использование устройств Magewell Ultra Encode и Pro Convert для передачи потоков SRT

Устройства, использованные в данном примере:

• Один энкодер Magewell Ultra Encode (в примере используется Ultra Encode HDMI)
• Один декодер Magewell Pro Convert (в примере используется Pro Convert for NDI® to HDMI)
• Одна PTZ-камера (в качестве источника видео для энкодера)
• Дополнительное оборудование:
  • Один ноутбук (для доступа к веб-интерфейсам устройств)
  • Один дисплей
  • Несколько HDMI- и сетевых кабелей

1. В данном примере используются энкодер Magewell Ultra Encode HDMI и декодер Pro Convert for NDI® to HDMI для построения сквозного рабочего процесса передачи по протоколу SRT.

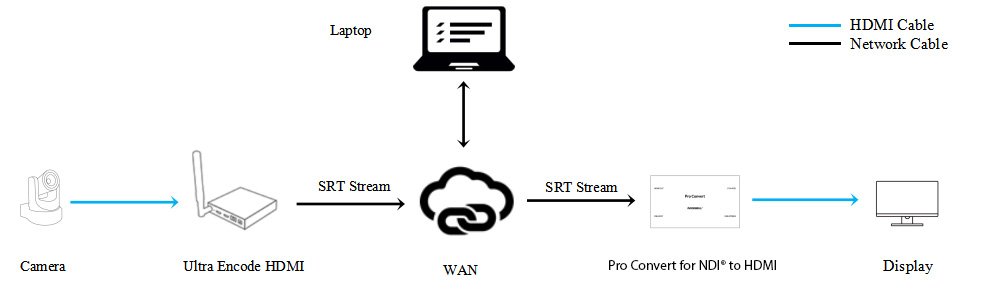

2. Схема передачи сигнала показана на диаграмме подключения устройств ниже.

Согласно руководству по развёртыванию SRT от SRT Alliance, протокол SRT использует двустороннюю связь между исходной точкой (энкодером) и конечной точкой (декодером) для оптимизации передачи потока через публичные сети. Для установления соединения применяется процедура согласования, в рамках которой каждое устройство определяется как Caller (инициирует SRT-сессию) или Listener (ожидает запрос от Caller для начала SRT-сессии).

Решение 1: энкодер - Listener, декодер - Caller

Настройка энкодера

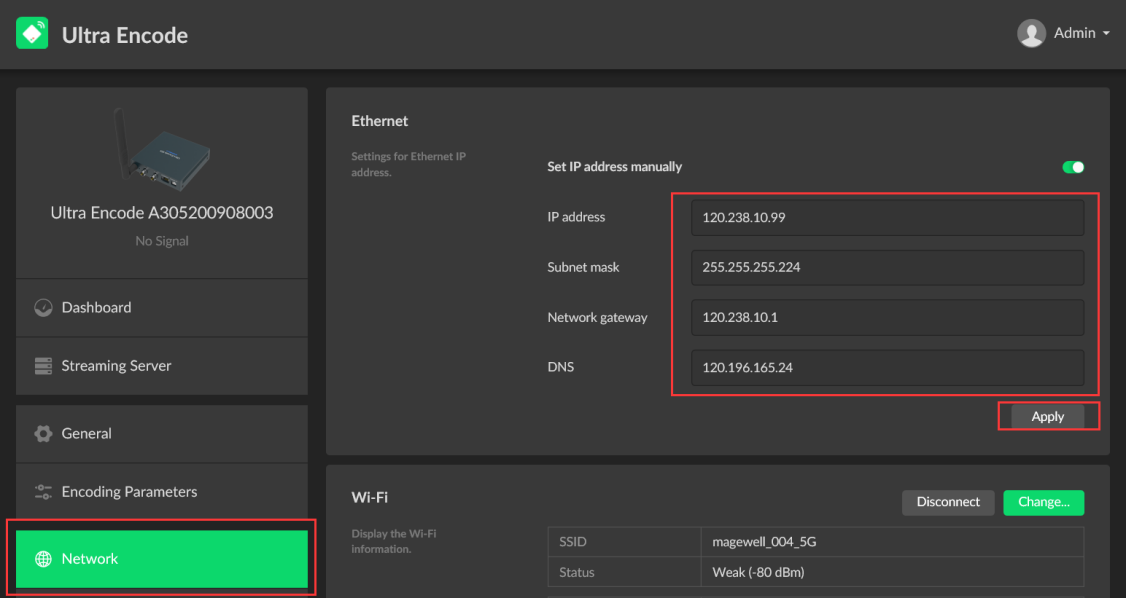

• 1. Войдите в веб-интерфейс (Web GUI) устройства Ultra Encode и перейдите во вкладку Network.
• В разделе Ethernet включите параметр Set IP address manually и укажите IP-адрес, маску подсети и другие необходимые сетевые параметры.
• Нажмите кнопку Apply.

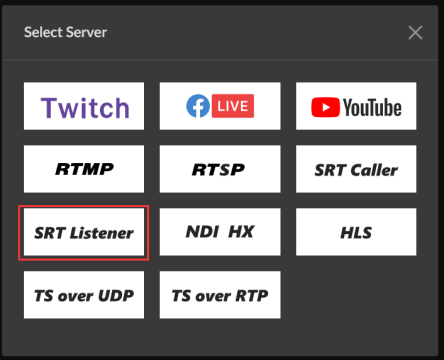

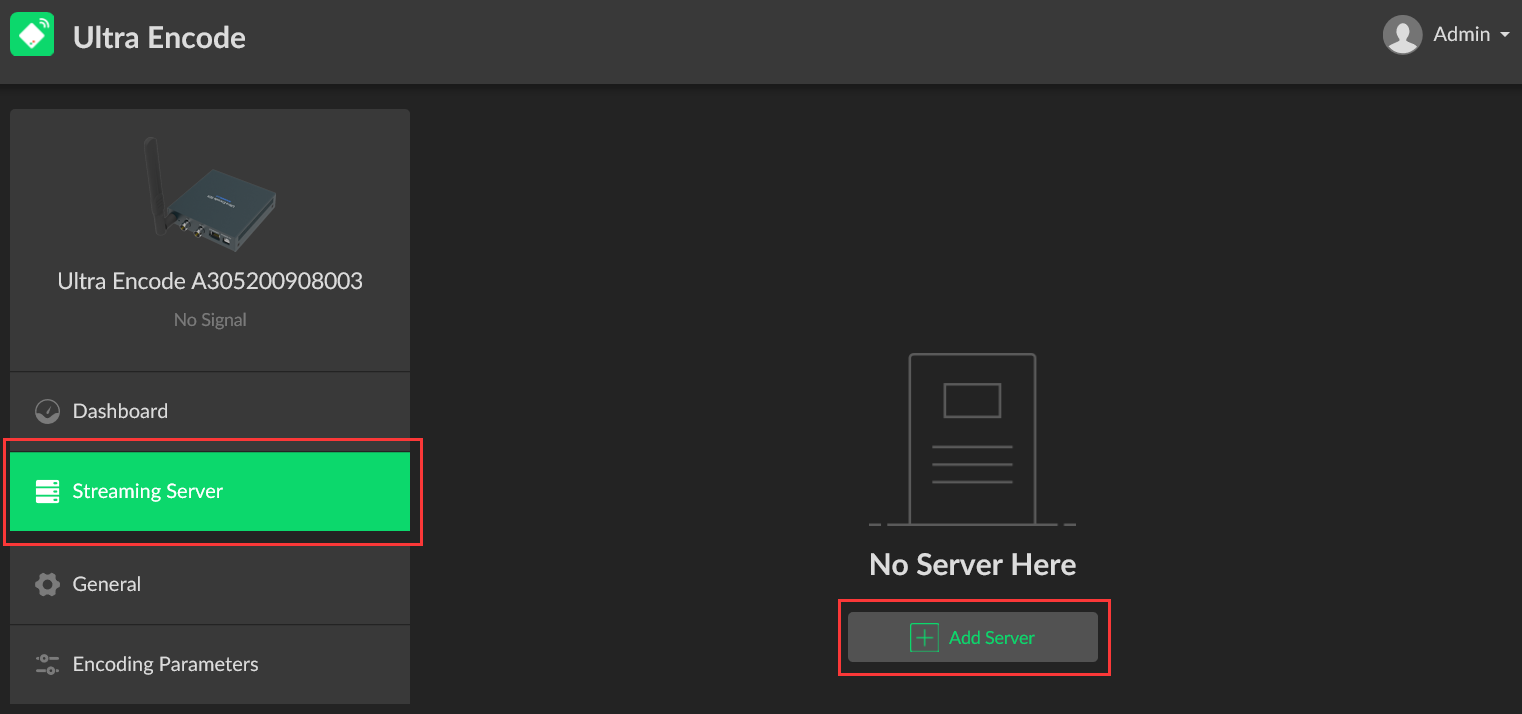

2. В меню слева выберите Streaming Server, затем нажмите кнопку Add Server. В качестве типа сервера выберите SRT Listener.

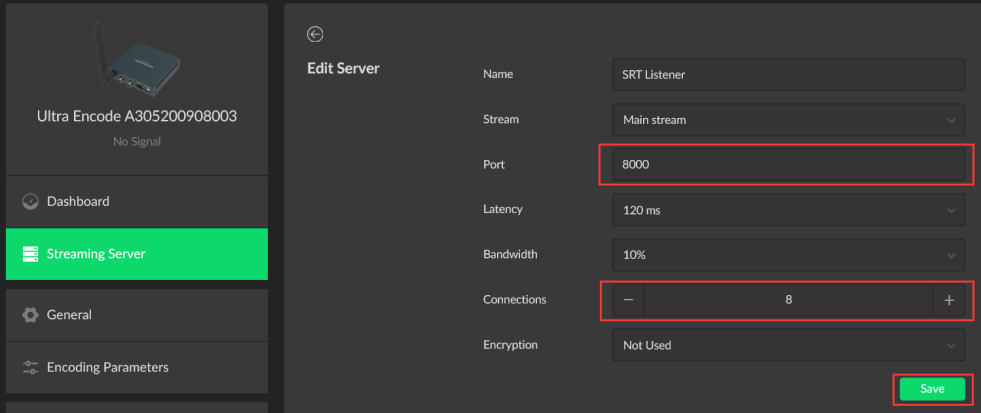

3. Введите номер порта во всплывающем окне (в нашем примере - 8000), выберите количество подключений (режим SRT Listener поддерживает до 8 одновременных клиентов) и нажмите кнопку Save. Кодер начнёт трансляцию, как только SRT Caller установит соединение.

Настройка декодера

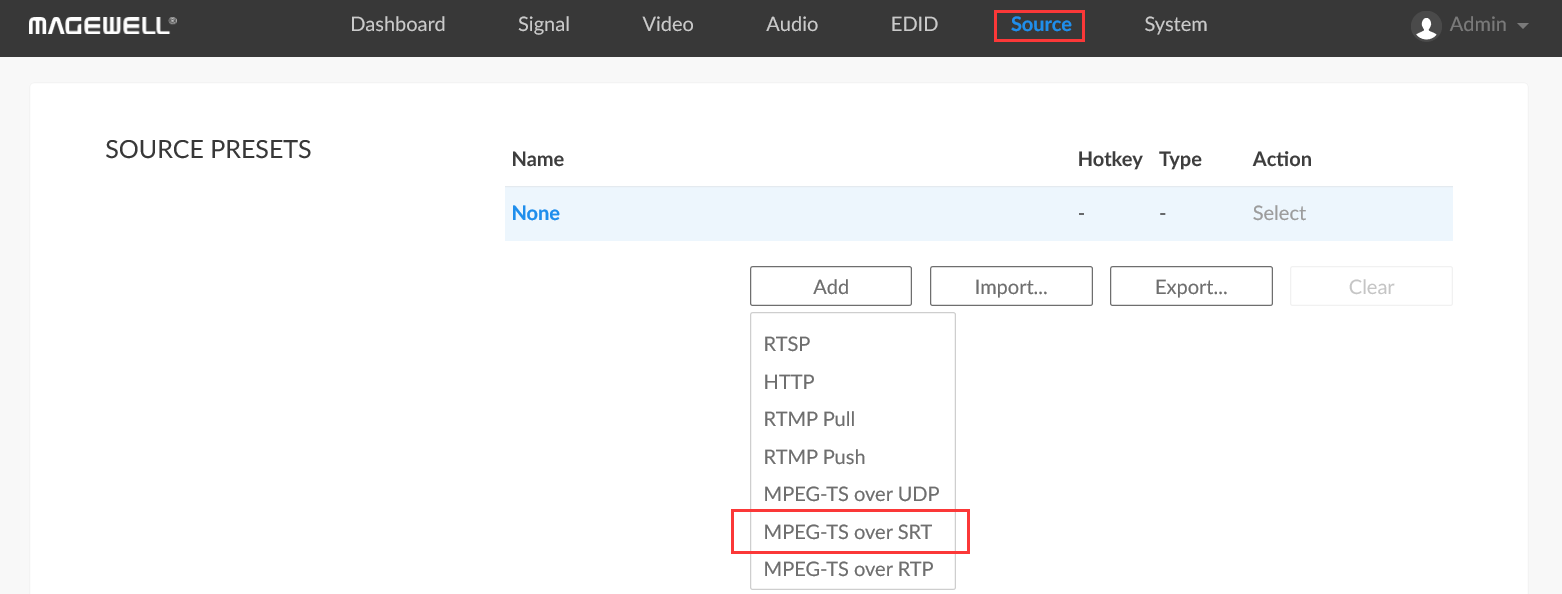

Войдите в веб-интерфейс декодера Pro Convert и перейдите на вкладку Source. В разделе SOURCE PRESETS нажмите кнопку Add и выберите MPEG-TS over SRT.

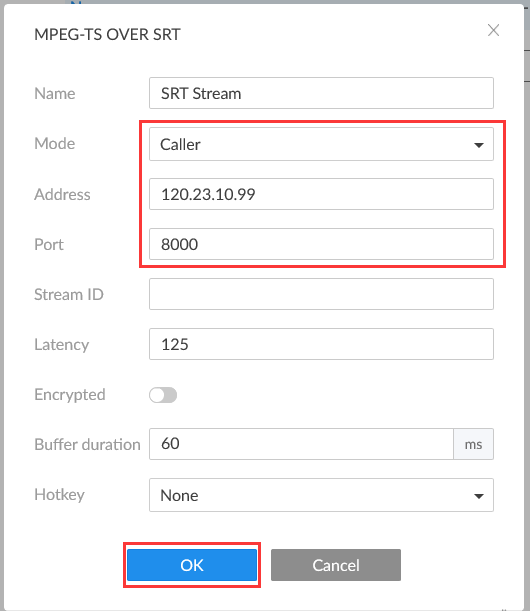

2. Во всплывающем окне выберите режим Caller. В поле Address введите публичный IP-адрес энкодера. Укажите номер порта (он должен совпадать с номером, который вы ввели в настройках энкодера) и нажмите кнопку OK.

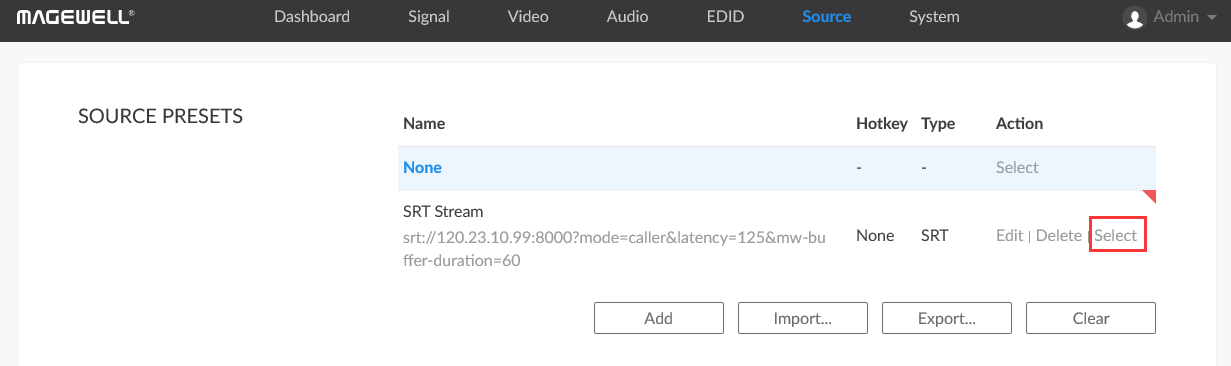

Добавленные настройки появятся в списке SOURCE PRESETS. Нажмите кнопку Select, чтобы начать декодирование SRT-потоков, поступающих от энкодера.

Вариант 2: энкодер в режиме Caller, декодер в режиме Listener

Настройка декодера

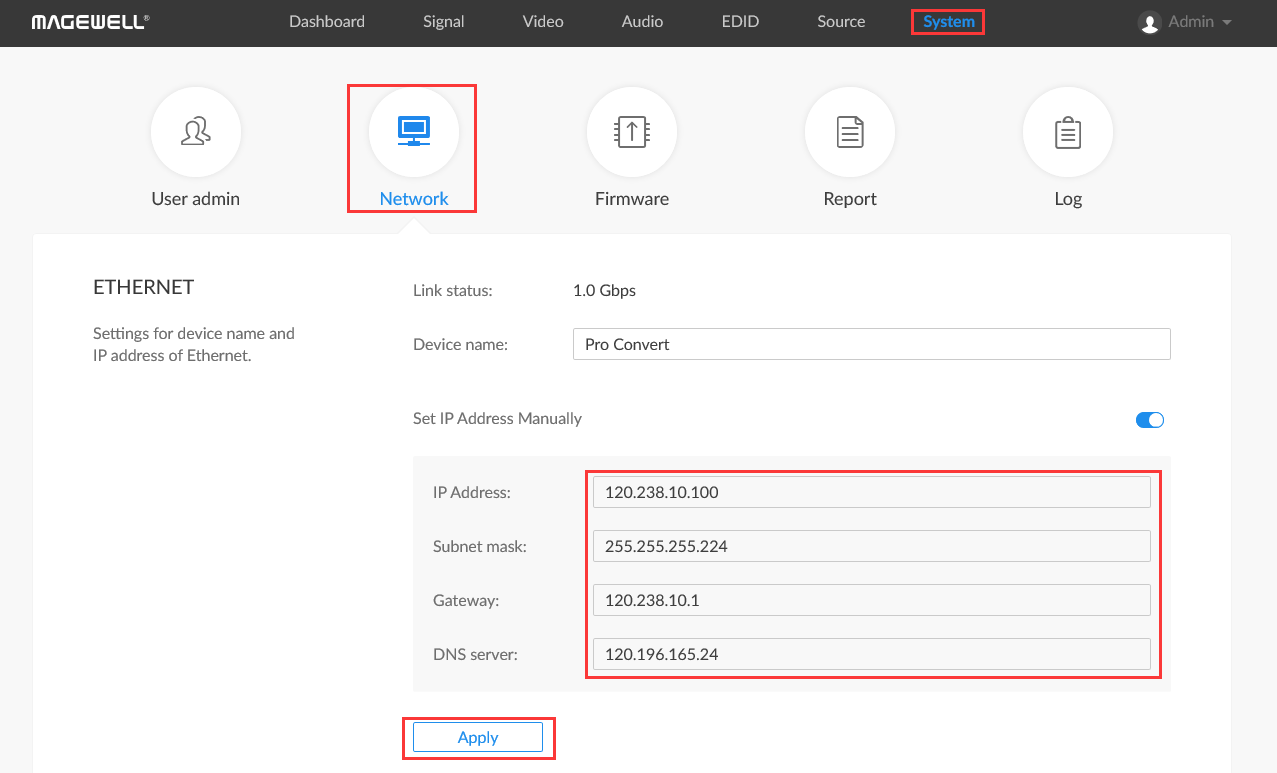

• 1. Войдите в веб-интерфейс декодера Pro Convert. Нажмите на вкладку System в верхнем меню, затем выберите значок Network. Включите переключатель Set IP Address Manually, после чего введите IP-адрес, маску подсети и другие данные. Нажмите кнопку Apply.

2. Перейдите на вкладку Source. В разделе SOURCE PRESETS нажмите кнопку Add и выберите MPEG-TS over SRT.

3. Во всплывающем окне выберите режим Listener, введите номер порта (в данном примере -10000) и нажмите кнопку OK.

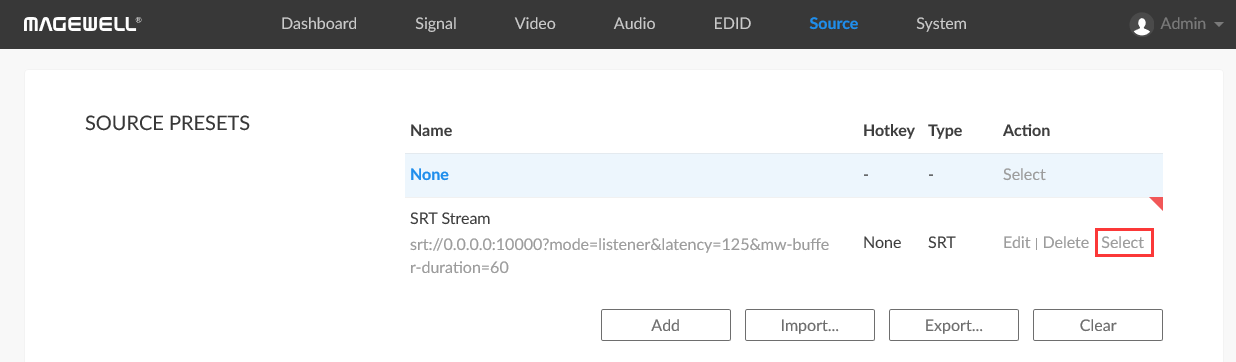

4. Созданные настройки появятся в списке SOURCE PRESETS. Нажмите кнопку Select, и декодер перейдёт в режим ожидания сеанса SRT-вещания от энкодера.

Настройка энкодера

1. Войдите в веб-интерфейс устройства Ultra Encode.

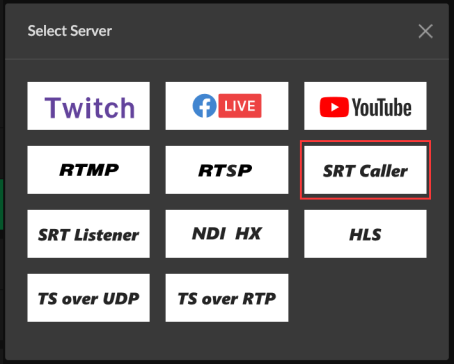

2. В меню слева выберите Streaming Server, нажмите кнопку Add Server, а затем выберите SRT Caller.

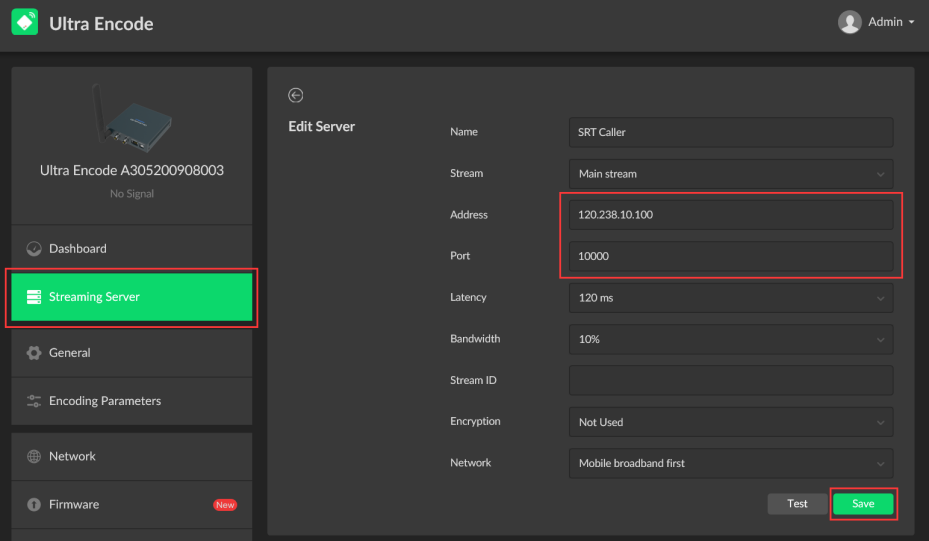

2. Во всплывающем окне в поле Address введите публичный IP-адрес декодера. Укажите номер порта (он должен совпадать с номером, установленным в декодере) и нажмите кнопку Save. Энкодер инициирует соединение с SRT Listener (декодером) и начнёт трансляцию.
