Предполагаемый сценарий: Необходимо организовать прямую трансляцию любительского футбольного матча для местного спортивного клуба. Мероприятие проходит на стадионе с доступом к стабильному Wi-Fi (например, через локальную точку доступа с хорошей пропускной способностью). Трансляция будет вестись на Rutube и ВКонтакте, а также записываться для последующего монтажа и публикации хайлайтов.
Задачи:
- Обеспечить стабильную трансляцию в разрешении 1080p60 на Rutube и ВКонтакте.
- Записать матч в высоком качестве для архива и монтажа.
- Использовать две камеры для переключения между общим и крупным планами.
- Добавить графику (логотип клуба, счёт, таймер) для профессионального вида.
Оборудование:

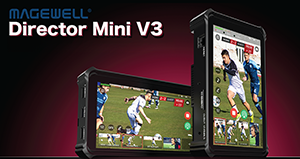

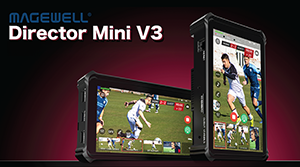

- Magewell Director Mini: Основное устройство для захвата, обработки, стриминга и записи.
- Камеры:
- Камера 1: Sony Alpha (HDMI-выход, для общего плана).
- Камера 2: GoPro Hero 10 (HDMI-выход, для крупного плана игроков). - Микрофон: USB-микрофон для комментариев (подключён через USB-A порт).
- Интернет: Стабильная Wi-Fi сеть стадиона (скорость не менее 15 Мбит/с для двух потоков 1080p60).
- Питание: Две NP-F батареи для автономной работы.
- Аксессуары: SD-карта (128 ГБ) для записи, смартфон с приложением Director Utility для управления.
Настройка и рабочий процесс:
Подготовка оборудования:
- Камеры подключены к двум HDMI-входам Director Mini.
- USB-микрофон подключён для захвата комментариев.
- Director Mini подключён к Wi-Fi сети стадиона через встроенный модуль Wi-Fi (802.11 a/b/g/n/ac).
- NP-F батареи обеспечивают до 4 часов автономной работы.
Настройка сцен:
В интерфейсе Director Mini созданы три сцены:
Сцена 1: Общий план с камеры Sony Alpha (полный кадр).
Сцена 2: Крупный план с GoPro, наложенный как Picture-in-Picture (PiP) в углу основного кадра.
Сцена 3: Комбинированная сцена с логотипом клуба, счётом и таймером, добавленными через графические оверлеи.
Горячие клавиши настроены для переключения сцен через 5.44-дюймовый AMOLED сенсорный экран.
Стриминг:
Magewell Director Mini поддерживает только до двух независимых каналов кодирования (Encode 1 и Encode 2), которые можно использовать для стриминга на разные платформы или для комбинации стриминга и записи. Это означает, что вы можете настроить два RTMP-потока одновременно:
- Rutube: RTMP-URL (например, rtmp://live.rutube.ru/stream) и ключ стрима, полученные из панели управления Rutube. Параметры: 1080p60, битрейт 6 Мбит/с.
- VKontakte: RTMP-URL (например, rtmp://live.vk.com/stream) и ключ стрима, полученные из раздела трансляций VK. Параметры: 1080p60, битрейт 6 Мбит/с.
Запись:
Основной поток записывается на SD-карту в формате MP4 (1080p60, H.264).
Включена ISO-запись с камеры Sony Alpha в отдельный файл для последующего монтажа в высоком качестве.
Управление:
Один оператор управляет трансляцией через сенсорный экран Director Mini, переключая сцены и обновляя счёт в реальном времени.
Второй человек использует приложение Director Utility на смартфоне для мониторинга трансляции и удалённого управления графикой (например, обновление имени игрока при замене).
Результат:
Качество трансляции: Зрители на Rutube и ВКонтакте получают чёткую картинку в 1080p60 с профессиональной графикой (логотип, счёт, таймер). Стабильный Wi-Fi стадиона обеспечивает бесперебойный стрим.
Запись: Получены два файла: основной стрим (1080p60) и ISO-запись с камеры Sony Alpha, которые использованы для создания хайлайтов матча.
Эффективность: Команда из двух человек справилась с задачей, минимизировав затраты на оборудование и персонал.
Гибкость: Director Mini компактно, легко транспортируется и работает от батарей, что идеально для выездных мероприятий.
Преимущества использования Director Mini в этом сценарии:
Компактность: Одно устройство заменяет видеомикшер, энкодер, рекордер и стример.
Простота: Интуитивный интерфейс и приложение Director Utility позволяют управлять трансляцией без сложной подготовки.
Гибкость: Поддержка HDMI, USB и мультимедийных файлов позволяет адаптироваться к разным сценариям.
Автономность: Батареи NP-F обеспечивают работу без подключения к сети.
Потенциальные вызовы и решения:
1. Нестабильный Wi-Fi: Если Wi-Fi становится нестабильным (например, падает скорость или возникают задержки), вы подключаете USB-модем с SIM-картой (4G) к USB-порту Director Mini. В настройках устройства (через веб-интерфейс или приложение Director Utility) вы переключаете интернет-соединение с Wi-Fi на модем. Модем будет использоваться как альтернативное соединение, а не в комбинации с Wi-Fi. То есть Director Mini будет работать либо через Wi-Fi, либо через 4G модем, но не одновременно. Для этого потребуется заранее протестировать скорость и стабильность соединения.
2. Ограничения Rutube/ВКонтакте: Платформы могут иметь ограничения по битрейту или задержкам. Рекомендуется заранее протестировать RTMP-потоки и использовать битрейт 4–6 Мбит/с для стабильности.
3. Сложность управления графикой: Для быстрого обновления счёта или имён игроков оператору нужно быть внимательным. Использование готовых шаблонов в Director Mini упрощает задачу.
4. Время работы батареи: При длительном матче (например, с овертаймом) можно заменить батареи NP-F без прерывания трансляции благодаря горячей замене.
Итог:
Magewell Director Mini идеально подойдет для организации прямой трансляции любительского футбольного матча на Rutube и ВКонтакте. Устройство позволит небольшой команде создать профессиональную трансляцию с мультикамерным продакшном, графикой и надёжной записью, полагаясь на стабильный Wi-Fi стадиона.
